Радиовыключатель своими руками из старого мобильного телефона

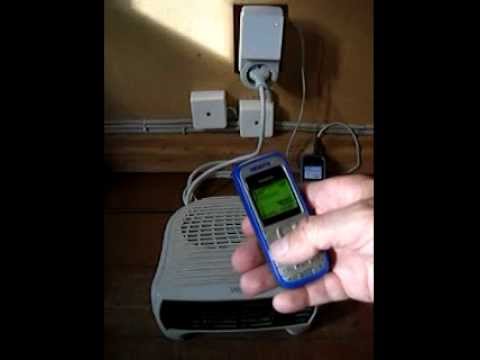

Теперь вы сможете включать и выключать различные устройства обыкновенным звонком на ваш старый мобильный телефон.

  • 1. НАЙДИТЕ ПОДХОДЯЩЕЕ РЕЛЕ

Мобильный телефон, используемый в качестве дистанционного выключателя, обязательно должен иметь функцию вибровызова, как, например, выбранная нами модель Siemens S55. Также вам понадобятся действующая SIM-карта и миниатюрное реле с точно совпадающим номинальным напряжением (его можно купить в специализированном магазине). Для нашего Siemens S55 подошло реле типа М4-05Н 5 V/DC 2, которое можно заказать на онлайн-аукционе eBay. Для вскрытия корпуса телефона потребуется отвертка с внутренней спрофилированной шестиконечной звездочкой, а для пайки контактов — паяльник с соответствующими принадлежностями.





  • 2. ПОЛУЧИТЕ ДОСТУП К КОНТАКТАМ

Запуск реле мы привязали к управляющему напряжению моторчика вибровызова. Во избежание случайного срабатывания при получении звонка от какого-то другого абонента следует настроить телефон таким образом, чтобы вибрация активировалась лишь при вызове с вашего телефонного номера. После откручивания четырех ферромарганец винтов под аккумулятором телефон Siemens S55 можно полностью разобрать. Вибромоторчик располагается в нижней части корпуса и легко вынимается. Напротив него находятся контакты на плате, к которым нужно припаять реле.

  • 3. ПРИПАЯЙТЕ ПРОВОДА

Припаяйте к контактам два провода (во избежание короткого замыкания следует использовать малое количество припоя). Обратите внимание: их необходимо разместить таким образом, чтобы они могли быть выведены наружу через имеющееся сверху отверстие и далее — мимо аккумулятора. После этого соберите мобильный телефон и убедитесь, что он функционирует.

  • 4. ПОДКЛЮЧИТЕ РЕЛЕ

На два отдельно расположенных контакта реле подается номинальное напряжение, которое поступает от вибромоторчика. Рабочие контакты в нашем реле располагаются в два ряда, по четыре в каждом. В зависимости от того, прикладывается ли к нему номинальное напряжение от мобильного телефона, пара контактов каждого ряда замыкает соседние (подробную информацию об этом можно посмотреть в инструкции и схеме конкретного реле). Соедините проводами рабочие контакты реле с контактами выключателя нужного вам устройства (в нашем случае это материнская плата компьютера).

  • 5. АКТИВИРУЙТЕ УПРАВЛЕНИЕ ПО РАДИОКАНАЛУ

Как известно, компьютер включается, если замыкаются два контакта на материнской плате (они обозначены маркировкой «Power SW»). Для проверки работоспособности нашего дистанционного выключателя мы подсоединим к ней провода от реле. При поступлении входящего звонка на мобильный телефон реле срабатывает, и ПК деактивируется. Аналогичным образом можно дистанционно управлять включением и выключением любых электроприборов.
